性能与结构：

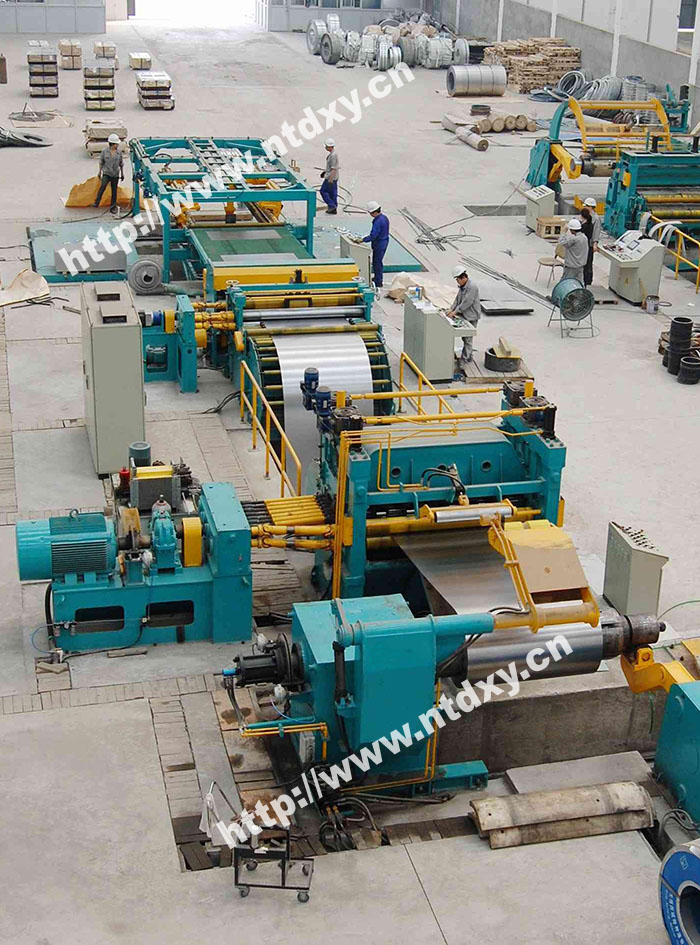

该生产线是将较薄的金属卷板整平、剪切成块状板材的专用设备。通常由上料小车、开卷机、托板压引装置、校平主机、活动过桥、导向纠偏装置、定尺机构、纵剪机、边丝收卷机、覆膜装置、剪板机、输送台、气动托料架、液压升降码垛机构、送料轨道台以及液压系统、电气系统、PLC系统。
本设备的主要液压-气动系统、电气系统、定尺系统、伺服系统均使用国际知名品牌。
本设备主要用来加工冷轧碳钢卷板、不锈钢卷板以及有色金属卷板等各种板材。配置精密矫平机，六重试矫平机。可对要求高的金属铝材进行定尺剪切。
根据客户要求，校平可采用初、精两级矫平；定长剪切可采用普通机械电器，也可采用数字变频技术、交流伺服技术；剪板机可配用机械剪板机、液压剪板机、气动剪板机、甚至高速跟踪剪板机以及飞剪机。
客户可在我方工作人员的协同下进行合理的修改以满足各种不同的需求。

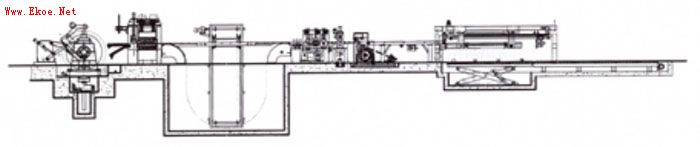

平面数据图
技术参数
|
型号 |
800型 |
1250型 |
1600型 |
1850型 |
|
适应材料 |
冷轧板、电镀锌板、热镀锌板、彩涂板、不锈钢板、铝板、铜板等 |
|
材料宽度 |
200mm-800mm |
400mm-250mm |
400mm-1600mm |
400mm-1850mm |
|
材料厚度 |
0.2mm-1.5mm,0.3mm-2.3mm |
0.3mm-2.5mm |
|
卷重 |
8吨（MAX） |
15吨（MAX） |
20吨（MAX） |
25吨（MAX） |
|
最大剪切片数 |
160片/min |
150片/min |
120片/min |
|
最高剪切速度 |
70-80M/Min |
|
长度精度匀速度 |
剪切±0.3mm,加减速时±0.5mm |
|
特点 |
整平效果佳，剪切精度高，操作流畅效率高，没有新增板面缺陷 |
